La chaudière à eau chaude sous vide est équipée de brûleurs industriels offrant de bonnes performances techniques. Elle adopte des technologies de pointe telles que le réglage proportionnel automatique de la combustion, le réglage automatique de l’alimentation en eau, le démarrage et l’arrêt programmés, le fonctionnement automatique, etc., et dispose de fonctions de protection automatiques telles que l’alarme de niveau d’eau haut et bas, le niveau d’eau extrêmement bas et l’extinction. La chaudière se caractérise par une structure compacte, une grande sécurité, un fonctionnement simple, une installation rapide, une pollution réduite, un faible niveau sonore et un rendement élevé.

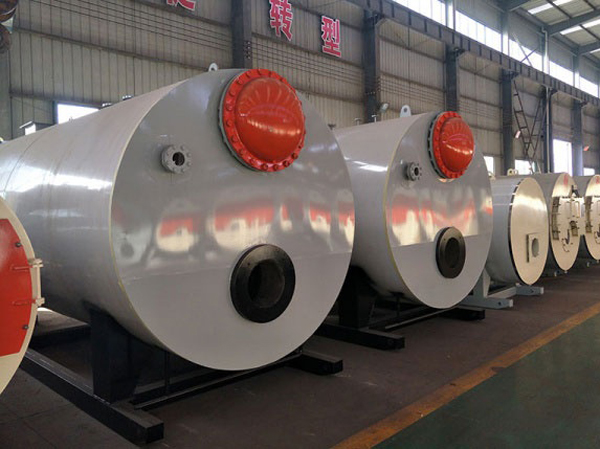

Chaudière à eau chaude sous vide à économie d’énergie
La chaudière à eau chaude sous vide utilise le faible point d’ébullition de l’eau à basse pression pour chauffer rapidement l’eau caloporteuse remplissant le corps du four scellé, de sorte que l’eau caloporteuse bout et évapore de la vapeur d’eau à haute température, et que la vapeur d’eau se condense sur le tube d’échange thermique pour chauffer l’eau froide dans le tube d’échange thermique afin d’atteindre l’objectif d’alimentation en eau chaude.
La chaudière à eau chaude sous vide est équipée de brûleurs industriels offrant de bonnes performances techniques. Elle adopte des technologies de pointe telles que le réglage proportionnel automatique de la combustion, le réglage automatique de l’alimentation en eau, le démarrage et l’arrêt programmés, le fonctionnement automatique, etc. Elle dispose également de fonctions de protection automatiques telles que l’alarme de niveau d’eau haut et bas, le niveau d’eau extrêmement bas et l’extinction. La chaudière se caractérise par une structure compacte, une grande sécurité, un fonctionnement simple, une installation rapide, une pollution réduite, un faible niveau sonore et un rendement élevé.
Schéma de conversion thermique d’une chaudière à vide :
Pétrole (gaz naturel) → combustion → eau caloporteuse → condensation de la vapeur après transfert de chaleur par ébullition (vaporisation → condensation → vaporisation) → échangeur de chaleur → conduction thermique → eau
La chaudière à eau chaude sous vide à faible teneur en azote se caractérise par une structure compacte, une grande sécurité, une utilisation facile, une installation rapide, une pollution réduite, un faible niveau sonore et un rendement élevé. Elle est largement utilisée dans les entreprises, les hôtels, les hôpitaux, les immeubles de bureaux, les bâtiments civils et autres installations pour l’eau chaude sanitaire et le chauffage.
Product parameter
| item | ZKS0.35 | ZKS0.5 | ZKS0.7 | ZKS1.05 | ZKS1.4 | ZKS1.75 | ZKS2.1 | ZKS2.8 | ZKS3.5 | ZKS4.2 | |
| -85/60-q | |||||||||||
| Rated power | MW | 0.35 | 0.5 | 0.7 | 1.05 | 1.4 | 1.75 | 2.1 | 2.8 | 3.5 | 4.2 |
| Rated working pressure | MPa | -0.02 | |||||||||
| Working pressure of heat exchanger | MPa | ≤2.5 | |||||||||
| Rated effluent temperature | ℃ | 85 | |||||||||
| Rated return water temperature | ℃ | 60 | |||||||||
| Thermal efficiency | % | ≥96 | |||||||||
| Water capacity | L | 1340 | 2000 | 2600 | 3250 | 3950 | 4920 | 5950 | 7430 | 8520 | 9560 |
| Inlet and outlet | DN | 50 | 65 | 80 | 100 | 100 | 125 | 125 | 150 | 150 | 200 |
| blowdown | DN | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 |
| Light oil | Kg/h | 32.4 | 43.2 | 64.7 | 97.1 | 129.5 | 162 | 194.2 | 259 | 324 | 389 |
| Natural gas | Nlm³/h | 36.8 | 49 | 73.5 | 110.3 | 147 | 183.6 | 220.6 | 294.1 | 368 | 441.2 |
| City gas | Nlm³/h | 83.4 | 111.1 | 166.7 | 250 | 333.3 | 416.7 | 500 | 666.7 | 833 | 1000 |
| long | mm | 3050 | 3300 | 3550 | 4100 | 4200 | 4500 | 4600 | 5100 | 5500 | 6100 |
| wide | mm | 1400 | 1400 | 1500 | 1600 | 1700 | 1800 | 2000 | 2150 | 2450 | 2400 |
| high | mm | 1800 | 1800 | 1850 | 2000 | 2100 | 2200 | 2450 | 2650 | 2820 | 2820 |
| weight | Kg | 2400 | 2550 | 3350 | 4600 | 5950 | 6700 | 7900 | 10500 | 14000 | 15500 |
Caractéristiques de performance
(1) Le chauffe-eau sous vide est toujours sous pression négative (la température de fonctionnement normale est inférieure à 90 °C, le degré de vide est inférieur à -30 kPa) et il n’y a aucun risque d’expansion, d’explosion ou de rupture.
(2) Appareil polyvalent, une chaudière peut être conçue avec plusieurs échangeurs de chaleur et peut fournir du chauffage, de l’eau chaude sanitaire, du chauffage pour piscine, etc.
(3) Sûre et fiable, elle peut être placée au sous-sol et sur le toit, les services publics concernés n’imposent aucune restriction et aucune procédure d’autorisation n’est nécessaire.
(4) Aucun dépôt calcaire, aucune corrosion (échangeur de chaleur en acier inoxydable) ni aucun autre phénomène, la durée de vie prévue est supérieure à 20 ans.
(5) La conception intégrée de la chaudière et de l’échangeur de chaleur permet de gagner de l’espace et de réduire considérablement la surface au sol.
(6) Système de contrôle automatique, haut degré d’automatisation, aucun service spécial requis.
(7) Brûleur importé, combustion efficace, très faible niveau sonore, émissions de gaz d’échappement.
(8) Haute efficacité et économie d’énergie, faible coût d’exploitation, rendement thermique pouvant atteindre 96 %.
(9) Principalement utilisé à des fins civiles, par exemple dans les hôtels, les résidences, les immeubles de bureaux, les centres de spa, les écoles, les centres commerciaux, etc.
