Une chaudière à récupération de chaleur est une chaudière qui utilise la valeur calorifique de la chaleur sensible ou (et) de ses substances combustibles présentes dans les gaz industriels résiduaires, les déchets ou les eaux usées dans divers processus de production industrielle. Ou dans les quatre types d’équipements à cycle à huile (ou à gaz), en utilisant la valeur calorifique des gaz de combustion à haute température rejetés par la petite chaudière à turbine.

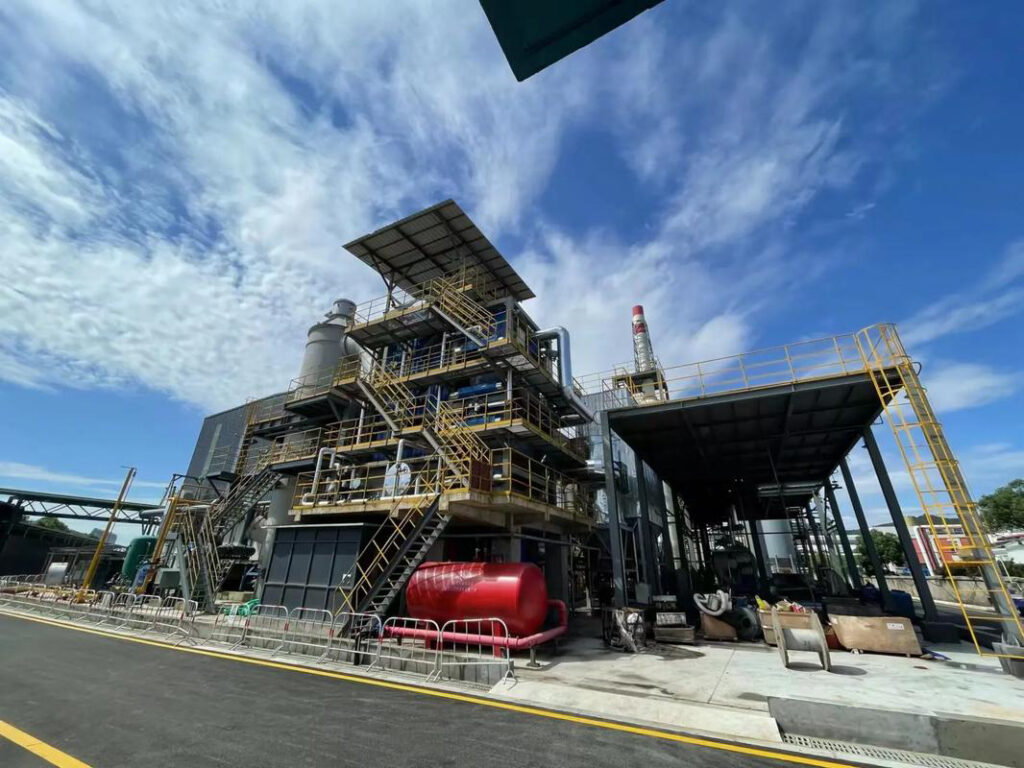

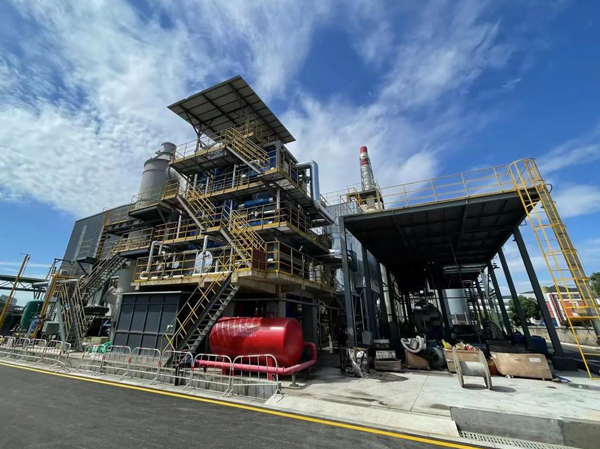

Fabricant de chaudières à récupération de chaleur alimentées par biomasse, gaz et électricité
Les principaux types de chaudières à récupération de chaleur sont les suivants : chaudière à récupération de chaleur de machine de frittage, chaudière à combustion mixte et chaudière à récupération de chaleur des gaz de soufflage, chaudière à récupération de chaleur de four à ciment, chaudière à récupération de chaleur d’acier, chaudière à récupération de chaleur, chaudière à récupération de chaleur d’incinération des déchets, chaudière à récupération de chaleur de cokéfaction, chaudière à récupération de chaleur de fusion des métaux non ferreux, chaudière à récupération de chaleur d’acide sulfurique, chaudière à chaleur minérale, chaudière à récupération de chaleur de four à verre, chaudière à récupération de chaleur de trempe à sec, chaudière à récupération de chaleur de four à charbon, chaudière à récupération de chaleur de turbine à gaz, chaudière à récupération de chaleur d’acier, etc.
Principe de base de la chaudière à chaleur résiduelle
Conception de chaudière verte de chaleur perdue est un complexe et complexe, exigences de fiabilité et de rationalisation de grands, moyens et petits processus, il ya un problème commun de dépendance sur les concepteurs avec une expérience de travail, long temps de conception, la mauvaise reconnaissance des compétences professionnelles et d’autres problèmes, si le développement rapide des consommateurs doivent développer de nouveaux produits, liés à la survie et la tendance de développement des entreprises.
Les chaudières de chaleur résiduelle sont divisées en échangeurs de chaleur de tube d’incendie et type de tuyau d’eau. Sa structure est similaire à celle des chaudières industrielles. La chaudière de chaleur perdue de l’échangeur de chaleur de tube de feu a une grande sortie d’eau et une petite fluctuation de pression de vapeur dans l’état du volume de fumée et de la fluctuation du volume de gaz utilisé, mais son évaporation de surface de l’eau et la pression de vapeur sont limitées par le diamètre du tambour de pot et les spécifications de fonctionnement.
En outre, le tuyau hydraulique du système d’échappement et la tête en raison du mauvais refroidissement et de la contrainte thermique de la température est relativement grande, dans le cas de la température élevée de fumée (plus haut que 600℃), la tête épaisse ne convient pas à ce type de chaudière, et il est approprié d’utiliser la chaudière de chaleur résiduelle de tuyau d’eau. Il y a deux genres de système de circulation de chaudière de chaleur résiduelle de tube d’eau: circulation d’aide et circulation naturelle.
Chaudière à chaleur résiduelle une chaudière qui utilise le gaz ou les gaz résiduaires industriels, les eaux usées dans le processus d’opération de production industrielle, et le pouvoir calorifique du tuyau de vapeur d’échappement de certains équipements de moteur pour créer de la vapeur ou de l’eau bouillante. La chaudière à chaleur résiduelle est un équipement d’économie d’énergie très important. La température du système d’échappement de divers fours de fusion et fours de culture est de 650 ~ 1250℃; La température du tuyau d’échappement de la petite turbine à vapeur et du moteur diesel et d’autres équipements de moteur est de 370 ~ 540℃.
En installant des chaudières à chaleur résiduelle pour digérer une partie du pouvoir calorifique de ces systèmes d’échappement, l’utilisation thermique de l’ensemble du système de gestion peut être considérablement améliorée. Par exemple, après l’installation de la chaudière de récupération dans le four à laminage en acier, le taux d’utilisation de l’ingénierie de l’énergie thermique de l’ensemble du système d’exploitation peut même être augmenté d’environ 1 fois.
La température des gaz de combustion entrant dans la chaudière à chaleur résiduelle est l’un des facteurs les plus importants dans la décision de gestion sur la disposition rationnelle de la surface de chauffage de la chaudière à chaleur résiduelle. Si la température des gaz de combustion étrangers est 400 ~ 900℃, la chaudière est importante pour placer le faisceau de tube de convection, ne placent pas la chambre de four; Cependant, lorsque le point de fusion de la suie est bas, la salle du four de refroidissement devrait être réglée pour contrôler la température de la fumée entrant dans le passage sûr dans le conduit de combustion de la cuisine de transfert de chaleur de convection, afin d’éviter que les cendres de charbon ne passent entre les rangées de caloducs de convection.
Dans le processus de production de craquage des entreprises chimiques, afin d’éviter la re-polymérisation du gaz de craquage à haute température, il est nécessaire de refroidir rapidement le gaz de craquage à haute température à la température à laquelle la fissuration reflète l’arrêt, puis la chaudière de chaleur résiduelle devient un processus de production de refroidissement indispensable.
Après que le gaz résiduaire industriel de poussière à haute température est basé sur la chaudière de chaleur résiduelle, en plus de réduire la température, une partie de la fissure de béton peut être inhalé des particules, ce qui est bénéfique pour réduire la pollution de l’environnement et le choix de l’équipement de collecteur de poussière. Dans le processus de production des entreprises chimiques, le tuyau de vapeur d’échappement de la chaudière de chaleur résiduelle dépend des exigences du processus de production suivant.
Les chaudières à chaleur résiduelle utilisées dans les fours industriels utilisent généralement des ventilateurs centrifuges pour évacuer les conduites de vapeur vers le gaz; La chaudière de chaleur résiduelle utilisée dans le processus de production des équipements de moteur et des entreprises chimiques repose sur la pression de l’entrée d’air elle-même pour le faire aller au gaz ou entrer dans la prochaine technologie de production et de traitement.
Quand la température importée des gaz de combustion ou la température d’allumage des gaz résiduaires industriels est au-dessus de 1100 ° C, sa méthode raisonnable de disposition n’est pas beaucoup différente de la chaudière industrielle générale de production. Lorsque les fumées industrielles à haute température contiennent beaucoup de cendres fines accumulées, la rangée de tubes de la chaudière doit être disposée verticalement et raisonnablement, et les fumées doivent être nettoyées longitudinalement à une vitesse de fumée plus élevée (environ 20 m/ S).
Pour les gaz résiduaires industriels à haute température contenant de la suie, le débit doit être faible (environ 8 m/ S) et uniforme, et d’autres mesures de prévention de la corrosion doivent être sélectionnées pour les gaz résiduaires industriels à haute température contenant du dioxyde de soufre (SO2), généralement la température du système d’échappement doit être plus élevée, plutôt que l’utilisation de l’approvisionnement en eau de chauffage et les appareils ménagers de chaudière de drainage, le but est d’améliorer la température de la paroi des matériaux composites métalliques. Protégez les composites métalliques contre l’attaque à l’acide sulfurique. Deuxièmement, la classification des chaudières à chaleur résiduelle
Important:
Chaleur résiduelle type de chaudière
(A) selon les caractéristiques de la récupération de chaleur perdue peut être divisé en:
Récupération de chaleur résiduelle de gaz de combustion à haute température: c’est une méthode couramment utilisée, qui se caractérise par une grande production totale, un point de production concentré, une forte continuité, propice à la récupération et à l’utilisation, et sa valeur de chaleur envoyée représente 40~50% de la chaleur totale, la valeur de chaleur de récupération de chaudière de chaleur résiduelle, peut être utilisée pour la production et le traitement ou la vie quotidienne avec la capacité de production de chaleur et d’énergie.
Récupération de chaleur résiduelle des cendres volantes à haute température: comme les cendres volantes de haut fourneau de fer, les cendres de charbon de four d’acier, les cendres volantes de four de traitement thermique, etc., la température des cendres de charbon est supérieure à 1000℃, et le pouvoir calorifique envoyé par elle représente 20% du pouvoir calorifique total.
Récupération de la chaleur résiduelle des produits à haute température: tels que le coke de haut fourneau pour la fabrication du fer, les pièces moulées en acier inoxydable, les plaques en acier inoxydable, les pièces moulées en acier inoxydable à haute température, etc., c’est généralement la température. Il est très élevé et contient beaucoup de récupération de chaleur perdue.
Récupération de la chaleur résiduelle des gaz résiduaires industriels inflammables et des eaux usées: gaz de haut fourneau, hydrocraquage et remoulage des gaz résiduaires industriels des installations de valorisation, liqueur noire des papeteries, etc., ils peuvent tous être utilisés.
Récupération de chaleur résiduelle de réaction chimique: comme l’industrie métallurgique, l’acide sulfurique, l’acide phosphorique, les engrais, les fibres synthétiques, la peinture et d’autres industries, ont conduit à beaucoup de récupération de chaleur résiduelle de réaction chimique.
Récupération de la chaleur résiduelle des composants de refroidissement: de nombreux systèmes d’eau en circulation évacués par une série de tours de refroidissement, tels que les refroidisseurs d’eau des fours industriels, et la vapeur produite par divers équipements de vaporisation et de congélation contiennent beaucoup de récupération de la chaleur résiduelle, et ils peuvent tous être utilisés rationnellement.
Récupération de chaleur résiduelle des condensats: chaleur sensible physique que la vapeur utilisée dans le processus de production de diverses industries devrait avoir lorsque la condensation diminue après tout le processus de production industrielle.
(B) Étant donné que la récupération de la chaleur résiduelle est étroitement liée aux autres équipements et processus de production, la récupération et l’utilisation de la chaleur résiduelle présentent les caractéristiques suivantes :
L’approvisionnement en chaleur n’est pas stable, et il est important de prendre des décisions de gestion dans le processus de production.
La composition effective, la valeur de concentration et l’analyse granulométrique des fumées et des poussières sont très différentes. Par conséquent, la disposition raisonnable de la surface chauffante de la chaudière est affectée et la résistance à la corrosion, le blocage des cendres et le dépoussiérage sont autant que possible pleinement pris en considération.
La nature multidimensionnelle des composants actifs de la fumée rend une partie de la fumée corrodée. Comme le SO2 dans les gaz de combustion, la suie ou les cendres volantes dans une variété de matériaux composites métalliques et d’éléments non métalliques, etc., peuvent entraîner une érosion à basse ou haute température et de la poussière sur les machines et l’équipement de récupération de chaleur résiduelle.
Limité par les spécifications originales de l’installation. S’il y a des restrictions sur l’élévation du bâtiment des orifices d’entrée et de sortie de la chaudière; Certaines restrictions sur la température du système d’échappement de la chaudière le font répondre aux exigences du processus de production.
(3) en raison des différentes caractéristiques des gaz de combustion de récupération de chaleur résiduelle, les types et les formes structurelles des chaudières à chaleur résiduelle sont différents. Selon les caractéristiques structurelles, il peut être divisé en deux catégories: chaudière à chaleur perdue d’échangeur de chaleur tubulaire et chaudière à chaleur perdue de fumée de cuisine. Selon la teneur en poussières des gaz de combustion et les caractéristiques des gaz de combustion importés des chaudières à chaleur résiduelle, il peut être divisé dans les cinq catégories suivantes:
La chaudière à chaleur résiduelle dont la teneur en poussière des gaz de combustion ne peut dépasser 20g/Nm3 est la chaudière à chaleur résiduelle de première classe;
La chaudière à chaleur résiduaire dont la teneur en poussière des gaz de combustion est de 20g/Nm3 et ne peut dépasser 70g/Nm3 est la chaudière à chaleur résiduaire de deuxième classe;
La chaudière à chaleur résiduelle avec la teneur en poussière dans les gaz de combustion * 70g/Nm3 est la chaudière à chaleur résiduelle de troisième classe;
La chaudière à chaleur résiduelle contenant de la poussière adhésive dans le gaz de combustion est les quatre premiers types de chaudière à chaleur résiduelle;
Les chaudières à chaleur résiduelle qui contiennent de forts composants actifs érosifs dans les gaz de combustion ou qui ont des gaz de combustion nocifs sont les * cinq types de chaudières à chaleur résiduelle.
Classée selon le niveau de pression de la vapeur produite par la chaudière à chaleur perdue
À l’heure actuelle, la chaudière de chaleur résiduelle adopte cinq catégories de système d’exploitation d’eau de vapeur, tel que la pression simple, la double pression, la double pression se réchauffant, et la pression trois se réchauffant.
Chaudière à chaleur résiduelle à pression unique: la chaudière à chaleur résiduelle ne produit et ne traite que de la vapeur d’une pression au turbogénérateur.
Chaudière à chaleur perdue à Double pression ou à pression multiple: la chaudière à chaleur perdue peut produire et traiter deux pressions différentes ou une variété de pressions différentes de vapeur à turbogénérateurs.
Classé selon la disposition raisonnable de la surface de chauffage
Type de colonne chaudière de chaleur résiduelle avec la disposition raisonnable
Chaudière à chaleur résiduelle verticale avec une disposition raisonnable
Classification selon les caractéristiques de circulation de la vitesse de consommation de vapeur dans la surface de chauffage par évaporation (principe de base)
Chaudière de chaleur résiduelle à circulation naturelle: le gaz de combustion passe horizontalement sur le faisceau de tubes installé verticalement. La composition de l’eau dans le faisceau de tubes et la réduction de la différence de densité relative de l’eau froide dans le tube sont les forces motrices pour maintenir la circulation naturelle de la composition de l’eau dans le refroidisseur.
Chaudière à chaleur résiduelle à circulation forcée: le gaz de combustion passe généralement verticalement au-dessus de la disposition rationnelle horizontale du faisceau de tubes. Selon la pompe de circulation pour assurer le mouvement uniforme du flux de circulation dans la voiture plus froide.
Chaudière à chaleur perdue Dc: la chaudière à chaleur perdue Dc s’appuie sur la force de traction de la pompe d’alimentation pour transformer l’alimentation en eau et le drainage en vapeur surchauffée selon chaque surface de chauffage. Dans la surface de chauffage par évaporation, la circulation du taux de consommation de vapeur est effectuée par la force de traction de la pompe d’alimentation.
