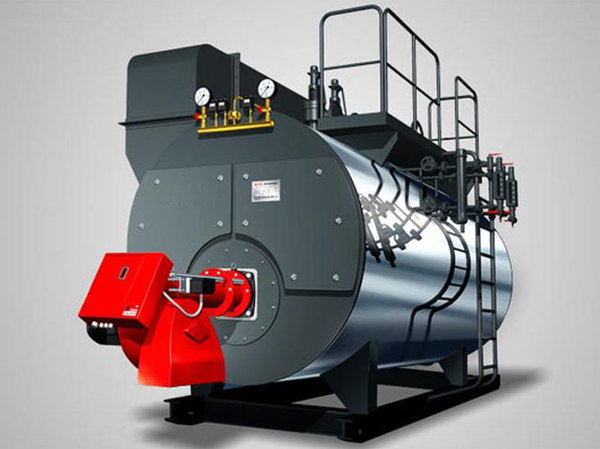

La chaudière à vapeur à gaz et à huile à condensation automatique est une structure horizontale à tirage interne à trois retours. Un agencement à foyers décalés à retour humide est adopté, et les gaz de combustion à haute température traversent successivement les deuxième et troisième tubes de retour avant de se déverser dans l’atmosphère par la cheminée depuis la chambre arrière de fumée. La chaudière est équipée de brûleurs de renommée mondiale et adopte un réglage proportionnel automatique de la combustion, un réglage automatique de l’alimentation en eau, ainsi que des procédures.

Principe de fonctionnement

Conception avec protection contre la surchauffe, la surtension, le manque d’eau, les fuites, l’extinction de la flamme et autres fonctions de sécurité, le fonctionnement de la chaudière est sûr et fiable.

Three-pass structure: the popular international three-pass shell structure, fully wet return, large-capacity combustion chamber, for more complete combustion. The fuel is burned under positive pressure in the furnace, and the high-temperature flue gases enter the chimney tube bundle by turning 180° along the back of the furnace through the recombustion chamber, enter the second tube bundle by turning 180° through the front chimney box under pressure, and are discharged into the atmosphere after heat transfer by convection.

Corrugated furnace: the combustion chamber adopts a fully corrugated furnace structure, which not only enhances the mixing of combustion gases, but also increases the heat transfer surface by radiation; this not only increases the rigidity of the furnace but also effectively reduces furnace expansion stress. This not only improves heat transfer efficiency but also promotes fuel combustion in the furnace.

Unique smoke tube and tube plate welding process: the advanced process of pre-expansion and then full welding, followed by expansion, not only prevents corrosion in the spaces between tubes but also strengthens the weld’s resistance; using threaded smoke tubes with a high heat transfer coefficient enhances convection heat transfer, reduces exhaust gas temperature, and improves boiler thermal efficiency.

Symmetrical front and rear smoke doors with adjustable hinges: easy to open, repair, and clean.

The boiler adopts a wet return structure, with all-around butt welding, high reliable performance, low maintenance cost.

Rear viewing device design, easy to observe the combustion status.

Item\Model		Automatic Oil Gas Fired Steam Boiler
Rated steam capacity (Ton/h)		4	6	8	10	15	20	25	30	35
Rated steam pressure MPa		1.25/1.6/2.5
Rated steam temperature ℃		194/203/225/400
Design efficiency %		92.26	92.23	92.22	92.26	92.26	91.99	91.82	91.99	92.17
Feed water temperature ℃		20	105	105	105	105	105	105	105	105
Available fuel		Diesel, heavy oil, natural gas, LPG, city gas, fuel oil, CNG, etc
Fuel consumption	Diesel kg/h	267.45	402.68	535.2	668.6	1002.6	1337.3	1671.6	2005.9	2336.8
	Natural gas Nm3/h	329.4	425.9	567.9	709.6	1064.3	1418.4	1773.1	2127.6	2477.4
Overall dimension	Length m	5.2	5.9	7.2	7.8	8.5	9.2	11.4	11	11.2
	Width m	2.7	2.7	3.4	3.4	3.6	3.7	3.7	3.9	4.6
	Height m	3.2	3.2	3.5	3.6	3.6	3.7	3.8	4.6	5.2

Item\Type		Automatic Vertical Electric Heating Steam Boiler
Rated heat capacity kw		36	75	144	216	360
Rated steam capacity t/h		0.05	0.1	0.2	0.3	0.5
Rated working pressure MPa		0.4	0.4/0.7	0.4/0.7	0.7	0.7
Power * class number  Kw * n		12*3	15*5	24*6	24*9	24*15
Saturated steam temperature °C		154	154/170	154	154/170	170
Designed thermal efficiency (%)		≥98
Rated operational voltage		~ 380 V
Mode of connection		three-phase three-wire system
Steam caliber DN		20	25	40	40	50
Inlet diameter DN		20	25	25	25	25
Safe valve diameter DN		25	40	40	40	40
Blowdown valve diameter DN		25	40	40	40	40
Boiler Weight Kg		160	220	420	500	1980
Outlook size	Length mm	700	890	1180	1220	1916
	Width mm	470	700	960	980	1336
	Height mm	1250	1310	1470	1520	2700

La chaudière à vapeur électrique horizontale automatique adopte le mode de séparation du corps de la chaudière et de l’armoire de commande électrique, ce qui évite l’impact de la durée de vie des composants électriques dû au vieillissement thermique. Le tube chauffant électrique utilise des produits de haute qualité nationaux et étrangers, avec une durée de vie normale d’environ 20 000 heures, un rendement thermique proche de 99 %, un fonctionnement silencieux et propre, répond aux exigences de protection de l’environnement et n’émettra pas d’oxydes d’azote (NOx) dans l’atmosphère. Le fonctionnement adopte un système de contrôle PLC, avec bouton de fonctionnement libre, voyant libre, panneau tactile, affichage en chinois et en anglais, dialogue homme-machine, autorisation d’opération, informations en temps réel et changement de page automatique.
Tous les composants électriques sont munis des certifications CE et CCC pour garantir la sécurité et la durée de vie du produit.
Chaque groupe d’éléments chauffants électriques est relié par une bride de type poutre concentrée, réglage indépendant, avec une structure simple, une grande résistance mécanique, sûr et fiable, facile à remplacer, longue durée de vie, etc.
Avec un grand espace vapeur, vapeur de bonne qualité ;
Installation électromécanique séparée, composants de contrôle électronique éloignés de la source de chaleur, bonne dissipation thermique. Peut être utilisé en parallèle avec une ou plusieurs unités.
Contrôle et affichage programmable par micro-ordinateur PLC ; via l’interface homme-machine pour réaliser le contrôle automatique de la température de l’eau. L’écran d’affichage peut indiquer l’état de l’équipement, les paramètres de fonctionnement et les alarmes de défaut.

Avantages de performance

Contrôle programmable par micro-ordinateur PLC et écran d’affichage ; via l’interface homme-machine, il est possible de régler automatiquement la température de l’eau, l’écran affichant l’état de l’équipement, les paramètres de fonctionnement et les alarmes de défaut.

Avec un grand espace de vapeur, la qualité de la vapeur est bonne.

Technologie de contrôle intelligent automatique, pas besoin de surveillance spéciale. Mode de travail flexible, pouvant être réglé sur manuel ou automatique.

Selon les besoins, il est possible de définir la période de fonctionnement automatique de la chaudière, en réglant plusieurs périodes de travail différentes, permettant à la chaudière de démarrer automatiquement chaque groupe de chauffage par partage du temps, avec un cycle de changement des groupes de chauffage, afin que le temps d’utilisation et la fréquence du contacteur soient égaux, améliorant la durée de vie de l’équipement.

Le contrôleur contrôle automatiquement, calcule et suit la pression. Il peut démarrer et arrêter automatiquement la pompe d’alimentation et la résistance électrique lorsque la charge change, et peut également être contrôlé manuellement.

Avec un ensemble complet de fonctions de protection : protection contre les fuites, protection contre le manque d’eau, protection de mise à la terre, protection contre la surpression de vapeur, protection contre les surcourants, protection de l’alimentation, protection automatique de la chaudière, sécurité domestique.

Le corps de la chaudière est fabriqué en tôle de chaudière, les soudures longitudinales et circonférentielles du corps de four sont automatiquement soudées, avec contrôle par rayons X. Les petits corps de chaudière et la mécatronique sont faciles à installer et à connecter ; le corps des grandes chaudières et le corps à contrôle électronique sont conçus séparément, empêchant la partie de commande électrique d’être affectée par la haute température du corps de la chaudière, garantissant un fonctionnement stable du dispositif de contrôle électronique.

Structure compacte, conception scientifique et raisonnable et technologie de fabrication avancée, permettant à la chaudière d’occuper peu d’espace, facile à transporter et économisant de l’espace.

Sans bruit, sans pollution, haute efficacité thermique, le corps de la chaudière utilise des matériaux isolants de haute qualité et efficaces pour la conservation de la chaleur, faible dissipation thermique, économie d’énergie et réduction de la consommation.

Tous les composants électriques sont certifiés CE et CCC pour garantir la sécurité du produit et la durée de vie.

Conception avancée des circuits, câblage soigné et raisonnable, utilisation très pratique.

La résistance électrique et le corps de la chaudière utilisent un raccordement par brides, facile à démonter et à entretenir.

Avec système automatique d’alimentation en eau, protection contre le manque d’eau, surchauffe, surpression, alimentation automatique et alarme, protection contre les fuites et autres systèmes de sécurité.
