Fabricant de générateurs d’azote à séparation membranaire

Équipement de séparation de l’azote par membrane : technologie de séparation de l’azote par membrane En raison de la différence de pression de part et d’autre de la membrane, la solubilité et le coefficient de diffusion de l’azote et de l’oxygène de l’air sont différents dans la membrane. Certains gaz (tels que la vapeur d’eau et l’oxygène hautement perméable) pénètrent d’abord la membrane et deviennent des gaz riches en oxygène. Le taux d’azote plus lent deviendra un gaz sec riche en azote, qui restera concentré pour la séparation de l’oxygène et de l’azote.

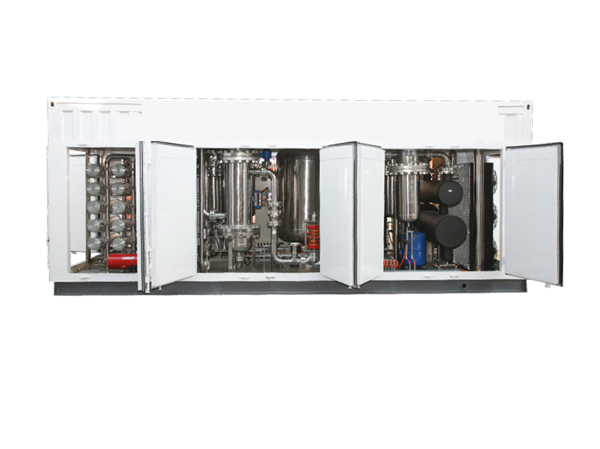

Générateur d’azote à séparation membranaire

Indice technique

▶ Débit d’azote : 5 à 3000Nm³/ h

▶ Pureté de l’azote : 95%-99.9%

▶ Pression d’azote : 0,1-1,2MPa (réglable)

▶ Point de rosée de l’azote : -40℃ ou -60℃

Fonction de configuration

▶ Fonctionnement simple, fonctionnement fiable, haut degré d’automatisation, pas de pièces mobiles, pas de commutation régulière, exigences de fonctionnement continu à long terme.

▶ Le démarrage/arrêt est facile et rapide, et l’azote qualifié peut être généré en peu de temps après le démarrage.

▶ Faible consommation d’énergie, ajustement continu de la pureté de l’azote.

▶ Le processus de séparation des gaz produit de l’azote propre, sans bruit ni pollution, et sans déchets dangereux.

▶ La capacité de production d’azote du système peut être étendue par l’ajout de composants membranaires afin de répondre aux besoins des clients pour diverses méthodes de production d’azote.

▶ Des dispositifs d’inspection et de protection de la qualité de l’entrée de l’assemblage membranaire sont disponibles pour garantir que des gaz qualifiés entrent dans l’assemblage membranaire, ce qui prolonge la durée de vie de la membrane.

▶ Structure compacte, installation facile, faible encombrement.

▶ Large utilisation, peut résister à de nombreuses pollutions chimiques.

▶ Système de surveillance à distance en option, régulateur de pureté automatique, communication DCS, etc.

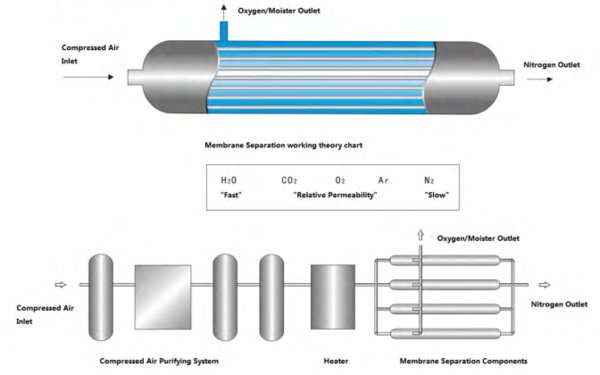

BMN Membrane Separation Nitrogen Generator — Habituellement tous les gaz peuvent pénétrer à travers la membrane de polymère, le processus est que les molécules de gaz sont d’abord adsorbées et dissoutes dans la surface de haute pression de la membrane, puis répandues dans la membrane à l’aide du gradient de concentration, et finalement résolues du côté de basse pression de la membrane, le résultat est que les petites molécules et les molécules avec la polarité forte (comme la vapeur d’eau, l’oxygène, le dioxyde de carbone, Etc.) passent plus vite et sont enrichis du côté perméable de la membrane. Cependant, les macromolécules et les molécules à faible polarité (comme l’azote, l’oxygène, etc.) passent lentement et sont piégées du côté rétention de la membrane à enrichir pour atteindre l’objectif de séparation des gaz mélangés. La séparation de Membrane est l’utilisation de divers gaz dans le taux de pénétration de la Membrane polymère est différente, pour effectuer la séparation de gaz, la force motrice de séparation est la différence de pression partielle du gaz des deux côtés de la Membrane, de sorte que la méthode de séparation de gaz de Membrane ne change pas de phase, n’a pas besoin de se régénérer, a les avantages d’un équipement simple, de faibles coûts d’exploitation et de maintenance. Un séparateur de membrane (composant) est composé de milliers de membrane de séparation de fibre creuse assemblée dans une coquille, sa structure est semblable à un échangeur de chaleur tubulaire, il peut fournir la plus grande surface de membrane de séparation dans le plus petit espace, ainsi le système de séparation de membrane A les avantages de petite empreinte, poids léger, expansion commode et ainsi de suite.

Fonction de configuration générale

Surveillance en ligne de la pureté, de la pression et du débit de l’azote

Système de contrôle homme-machine

Alarme sonore et légère d’azote non qualifiée, arrêt automatique à long terme d’alarme

Rappel automatique du remplacement des pièces d’usure

La vanne pneumatique est commandée automatiquement par un contrôleur programmable

Séchoir, filtre décharge automatique

Fonction de configuration facultative

L’azote non qualifié est automatiquement drainé

Les ports de communication RS485 (Modbus ou Profibus communication protocol) ou les ports de communication Ethernet industriels sont réservés

Chargement multi-réservoirs commutation automatique, ouverture et arrêt automatiques

En cas de panne d’équipement, de panne de courant ou d’alimentation en gaz insuffisante, l’azote de secours est automatiquement réapprovisionné et commuté

Production de plus de deux processus d’azote de pureté différents adaptatifs

Ordinateur industriel, imprimante, système intelligent d’iot.

Index technique

Pureté d’azote: 95% ~ 99,5%

Débit d’azote: 5 ~ 5000Nm3/h (20℃, 101.325kPa)

Point de rosée atmosphérique: ≤-40℃ (personnalisable)

Pression d’azote: 0.05~ 1.2Mpa (personnalisable)

L’équipement de production d’azote de séparation de membrane de série de BGMN est divisé en six modèles selon la pureté d’azote, à savoir: BGMN95, BGMN96, BGMN97, BGMN98, BGMN29, BGMN295.

Vous pouvez choisir selon la pureté d’azote, le débit et d’autres conditions de processus de gaz.

Composition de l’équipement

L’équipement de production d’azote de séparation de Membrane peut être divisé en trois unités: unité de purification d’air comprimé, unité de séparation de Membrane, unité de contrôle.

L’unité de purification d’air comprimé est principalement composée d’un groupe de filtres, d’un sécheur, d’un chauffage, d’un adsorbeur de micro-huile et d’un instrument attaché.

L’unité de séparation de membrane est principalement composée du groupe de membrane de faisceau de fibre creuse, de la valve commandée par programme et de l’instrument attaché

L’unité de contrôle est principalement composée de contrôleur programmable, écran tactile, nitrogen analyzer, solenoid valve, electric control cabinet shell, etc.
