Équipement de machine de séchage à air comprimé, sécheur d’air comprimé réfrigéré utilisant le principe du refroidissement de l’air et de la réduction de la température de l’air, l’humidité dans l’air humide se condense et se précipite de l’air pour obtenir de l’air plus sec. Le sécheur d’air comprimé par adsorption utilise le principe de l’adsorption à oscillation de pression ; lorsque l’air humide passe à travers l’adsorbant, l’eau est adsorbée par l’adsorbant pour obtenir de l’air sec.
Sécheurs d’air comprimé
Le principe de fonctionnement d’un sécheur à air comprimé est basé sur la relation entre l’humidité et la température dans l’air humide. Lorsque l’air humide est comprimé par un compresseur, il est porté à un état de haute pression, mais la température augmente également en conséquence. Ensuite, l’air comprimé passe à travers un sécheur, où l’humidité est éliminée, produisant de l’air sec. Enfin, l’air sec est purifié davantage à travers un filtre pour enlever les particules en suspension et les impuretés solides.
Il existe plusieurs types courants de sécheurs d’air comprimé, y compris les sécheurs frigorifiques et les sécheurs par adsorption. Un sécheur frigorifique refroidit l’air comprimé pour condenser et éliminer l’humidité. Les sécheurs par adsorption utilisent des adsorbants pour capter l’humidité, qui est ensuite libérée par un processus de régénération. Les sécheurs à membrane utilisent des membranes spéciales pour laisser passer sélectivement les molécules d’eau afin de sécher l’air.

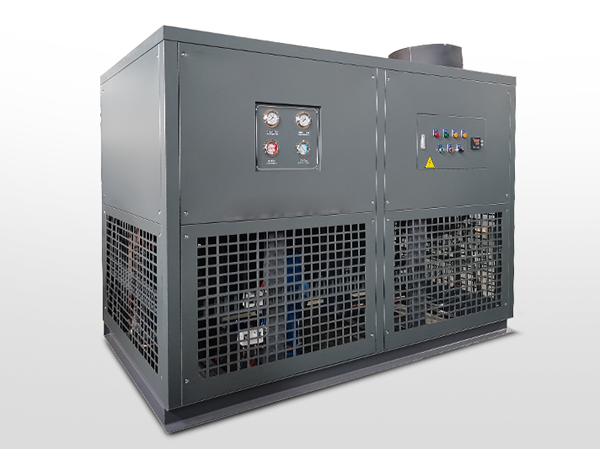

Sécheur d’air comprimé réfrigéré
Le sécheur d’air comprimé réfrigérant (ci-après dénommé « froid et sec ») est un équipement de séchage de l’air comprimé basé sur le principe de la déshumidification par congélation. Après passage par le sécheur froid et sec, le point de rosée du gaz de sortie peut atteindre jusqu’à 2 ℃ (point de rosée atmosphérique -23 ℃). Lorsqu’il est associé à un filtre à air comprimé haute efficacité fourni par l’entreprise, il peut filtrer plus de 0,01 µm d’impuretés solides et contrôler la teneur en huile à environ 0,01 mg/m³.
Le sécheur froid et sec utilise des composants importés de haute qualité, l’équipement fonctionne de manière fluide, avec des performances fiables, peu de bruit et une faible consommation d’énergie. Son installation ne nécessite pas de fondation, ce qui en fait l’équipement idéal pour la purification de l’air comprimé. Il est largement utilisé dans les industries du pétrole, de la chimie, des télécommunications, de l’énergie, du textile, de la peinture, de la médecine, du tabac, de l’alimentation, de la métallurgie, du transport, du verre, de la fabrication de machines et d’autres secteurs.
Caractéristiques techniques
1, utilisation de compresseurs frigorifiques de marque internationale, fonctionnement stable, faible bruit, faible consommation d’énergie, sûr et fiable.
2, accessoires de refroidissement principaux de la machine de marque Danemark / Danfoss (DANFOSS).
3, afin d’éviter la pollution secondaire de l’air comprimé, dans le processus de production, l’air passe par un traitement partiel par pulvérisation de couleur, avec un design unique de séparation gaz-liquide, les eaux usées sont éliminées plus complètement.
4, structure compacte, aucune installation de base nécessaire.
5, contrôle logique programmable avancé, affichage numérique clair.
6, équipé d’interfaces RS485 / RS232 et de liaison, peut communiquer à distance, surveillance centralisée et contrôle conjoint du compresseur d’air.
7, utilisation d’eaux usées électroniques, peu sujet à l’obstruction, faible consommation d’énergie.
8, avec divers traitements d’alerte de panne.
Remarque : les types « froid et sec » et « ordinaire » peuvent être choisis par l’utilisateur.
Catégories de produits et indicateurs techniques
- Machine froid et sec à air ambiant refroidie par air
Pression de fonctionnement : 0,6-1,0 Mpa (1,0-3,0 Mpa disponible sur demande)
Point de rosée du produit fini : -23 °C (pression atmosphérique)
Température de l’air d’admission : <45℃
Refroidissement : air-refroidi
Perte de pression : ≤0,02 Mpa
- Machine froid et sec à température ambiante refroidie par eau
Pression de fonctionnement : 0,6-1,0 Mpa (1,0-3,0 Mpa disponible sur demande)
Point de rosée du produit fini : -23 °C (pression atmosphérique)
Température de l’air d’admission : <45℃
Pression de l’eau : 0,2-0,4 Mpa
Perte de pression : ≤0,02 Mpa
Température de l’eau : ≤32℃
Refroidissement : eau-refroidie
- Machine froid et sec type haute température
Pression de fonctionnement : 0,6-1,0 Mpa (1,0-3,0 Mpa disponible sur demande)
Point de rosée du produit fini : -23 °C (pression atmosphérique)
Température d’entrée : <80℃
Perte de pression : ≤0,02 Mpa
Température de l’eau : ≤32℃
Refroidissement : refroidi par eau ou par air
Paramètres techniques de la machine froid et sec refroidie par eau
| Parameter / model number | ZY-30W | ZY-12W | ZY-20W | CFD-30W | ZY-40W | ZY-60W | ZY-80W | ZY-100W | ZY-150W | ZY-200W | ZY-250W | |
| Rated processing gas Nm³/min | 6 | 12 | 20 | 30 | 40 | 60 | 80 | 100 | 150 | 200 | 250 | |
| Power | 0V/50Hz | 380V/50Hz | ||||||||||
| Refrigerant compressor(Kw) | 1.1 | 2.2 | 3.7 | 5.5 | 7.4 | 11 | 14.7 | 18.4 | 29.4 | 36.8 | 45.9 | |
| Cooling water pipe diameter | 1/2″ | 3/4″ | 1″ | 5/4″ | 3/2″ | 3/2″ | 2″ | 2″ | 3″ | 3″ | 5″ | |
| Import and export path DN (mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 200 | 250 | 250 | |
| Dimensions (mm) | Length L | 950 | 1300 | 1500 | 1700 | 1800 | 20 | 2450 | 2500 | 2700 | 3100 | 3180 |
| Width W | 550 | 600 | 700 | 800 | 920 | 960 | 1260 | 1400 | 1500 | 1600 | 1800 | |
| Height H | 850 | 1200 | 1400 | 1565 | 1800 | 1765 | 50 | 2320 | 2400 | 2580 | 2700 | |
| Weight KG | 0 | 410 | 485 | 615 | 950 | 1325 | 1700 | 2860 | 3100 | 3680 | 30 | |
Technical parameter table of high temperature type cold and dry machine
| Parameter / model number | ZY-1HF | ZY-3HF | ZY-6HF | ZY-12HF | ZY-20HF | ZY-30HF | ZY-40HF | ZY-60HF | ZY-80HF | ZY-100HF | ZY-150HF | ZY-200HF | |
| Rated processing gas Nm³/min | 1 | 3 | 6 | 12 | 20 | 30 | 40 | 60 | 80 | 100 | 150 | 200 | |
| Cooling method | Air-cooled | Water-cooled | |||||||||||
| Power | 220V/50Hz | 380V/50Hz | |||||||||||
| Refrigerant compressor(Kw) | 0.28 | 0 | 1.1 | 2.2 | 3.7 | 5.5 | 7.4 | 11 | 14 | 18.4 | 29.4 | 36.8 | |
| Cooling water pipe diameter | 1/2″ | 1/2″ | 1/2″ | 3/4″ | 1″ | 5/4″ | 3/2″ | 3/2″ | 2″ | 2″ | 3″ | 3″ | |
| Import and export path DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 200 | 250 | |
| Dimensions (mm) | Length L | 750 | 850 | 1000 | 1400 | 1700 | 1700 | 1800 | 20 | 2480 | 2500 | 2700 | 3100 |
| Width W | 450 | 500 | 500 | 700 | 860 | 1000 | 1050 | 1150 | 1260 | 1400 | 1500 | 1600 | |
| Height H | 925 | 1103 | 1670 | 1380 | 1650 | 10 | 1800 | 1845 | 50 | 2320 | 2400 | 2580 | |
| Weight KG | 165 | 213 | 285 | 410 | 510 | 685 | 960 | 1350 | 1720 | 2860 | 3100 | 3680 | |

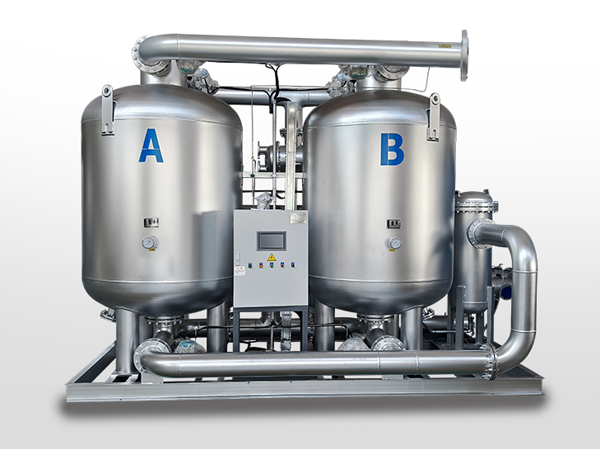

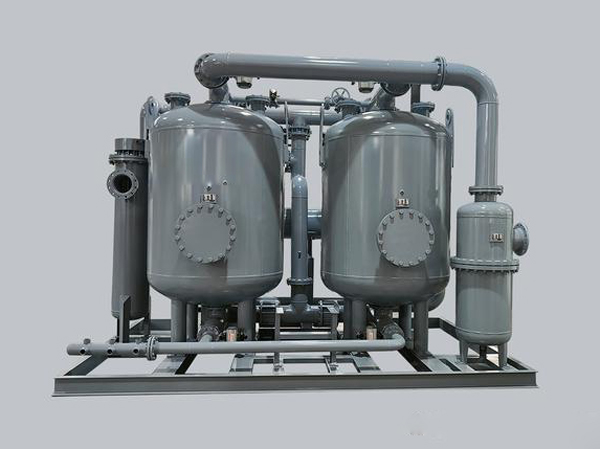

Sécheur d’air comprimé à adsorption à point de rosée bas combiné
Le sécheur à point de rosée bas combiné est un équipement de séchage à point de rosée bas, qui est une unité deux en un comprenant un lyophilisateur et un sécheur par adsorption. Le sécheur présente les avantages d’une faible perte d’air et d’une faible consommation d’énergie, mais a la limitation de la température du point de rosée. Le sécheur présente les avantages d’un point de rosée bas et d’une grande perte de gaz de régénération. L’entreprise a développé un sécheur combiné à point de rosée bas qui est une combinaison de machines froides et sèches et de sécheurs tirant parti des avantages de chacun, grâce à un raccordement de tuyaux et une capacité raisonnables pour maximiser les avantages des deux, afin d’atteindre le meilleur rapport qualité-prix.
La combinaison d’un sécheur à point de rosée bas utilise le principe de refroidissement et de séchage par dessiccant PSA, un grand nombre de gouttelettes de vapeur d’eau condensée sont évacuées de la machine par le drainage afin d’obtenir de l’air comprimé sec.
Le sécheur combiné à faible point de rosée est un équipement de séchage à faible point de rosée, qui est une unité deux-en-un combinant le sécheur frigorifique et le sécheur par adsorption. Principe d’adsorption à basse température, faible consommation, économie d’énergie, fonctionnement intelligent, pour répondre aux différents besoins des utilisateurs.
Flux de processus
L’air comprimé entre d’abord dans le préchauffeur et subit un échange avec l’air comprimé à basse température déjà séché, réduisant ainsi la température avant d’entrer dans l’évaporateur où il est refroidi davantage à 2 ℃. Dans ces conditions de température, la plupart des molécules d’eau gazeuse se transforment en eau liquide et sont évacuées, puis la température et la quantité d’air comprimé sont acheminées dans le tube d’aspiration pour être encore déshumidifiées afin d’obtenir un gaz produit final à point de rosée plus bas. L’air comprimé sec à la température la plus basse entre dans l’échangeur de chaleur, refroidissant l’air humide à haute température, tandis que sa propre température augmente également pour éviter la condensation à la sortie du tuyau, et après un léger réchauffage, une petite partie est utilisée pour la régénération de la tour d’air comprimé, améliorant l’efficacité de régénération et réduisant la consommation d’énergie.
Indicateurs techniques
Pression de travail : 0,6-0,8 MPa (peut être fourni entre 1,0 et 3,0 MPa selon les exigences)
Température d’entrée : <45 ℃
Refroidissement : refroidi par eau, refroidi par air
Point de rosée du produit fini : -60 à -70 ℃
Température de l’eau : ≤ 32 ℃
Pression de l’eau : 0,2-0,4 MPa
Consommation d’air de régénération : 3-6%
Les sécheurs à air comprimé ont un large éventail d’applications dans divers domaines industriels. Voici quelques applications industrielles courantes :
Industrie manufacturière : Dans l’industrie manufacturière, les sécheurs d’air comprimé sont utilisés pour fournir de l’air sec afin d’assurer le bon fonctionnement des équipements et des outils. L’humidité peut provoquer la corrosion des équipements, des dysfonctionnements du système pneumatique et des problèmes de qualité des produits. En utilisant de l’air sec, les fabricants peuvent réduire les coûts de maintenance, améliorer l’efficacité de la production et augmenter la qualité des produits.
Industrie médicale : Les établissements médicaux tels que les hôpitaux et les laboratoires nécessitent de l’air sec pour garantir le fonctionnement fiable des équipements médicaux et des instruments de laboratoire. De plus, l’air sec est également utilisé pour la désinfection et le contrôle environnemental dans les salles d’opération et les ateliers de production.
Industrie agroalimentaire : L’air sec est crucial pour maintenir la qualité des produits dans le processus de production alimentaire et des boissons. Il est utilisé pour le séchage des aliments, l’emballage et le stockage afin de prévenir la détérioration des aliments, la prolifération bactérienne et la dégradation de la qualité des produits.
Dans l’industrie automobile, l’air sec est utilisé pour les processus de pulvérisation et de peinture afin d’assurer la qualité et la précision de la peinture. L’humidité peut provoquer des cloques, de l’oxydation et une irrégularité du revêtement.
Les sécheurs d’air comprimé jouent un rôle important dans l’industrie, en fournissant de l’air sec pour assurer le bon fonctionnement des équipements et des processus. Les sécheurs par réfrigération, par adsorption et par membrane sont des types courants. Que ce soit dans l’industrie manufacturière, médicale, agroalimentaire, pharmaceutique ou automobile, les sécheurs d’air comprimé jouent un rôle essentiel en fournissant de l’air sec, garantissant l’efficacité de la production, la qualité des produits et la fiabilité des équipements.
