Le sécheur d’air à régénération de chaleur résiduelle combine les avantages de la désorption à haute température des sécheurs à adsorption thermique et la grande capacité d’adsorption des sécheurs à adsorption non thermique à température ambiante, tout en évitant les inconvénients liés au temps de commutation court et à la consommation élevée de gaz de régénération des sécheurs à adsorption non thermique. Il surmonte également les inconvénients liés à la consommation électrique élevée des sécheurs à adsorption thermique. Il utilise la température d’échappement élevée des compresseurs d’air pour régénérer et déshydrater les adsorbants, et adopte le principe de l’adsorption à variation de température et de pression pour sécher l’air comprimé. Convient aux compresseurs d’air dont la température d’échappement est supérieure à 110 °C.

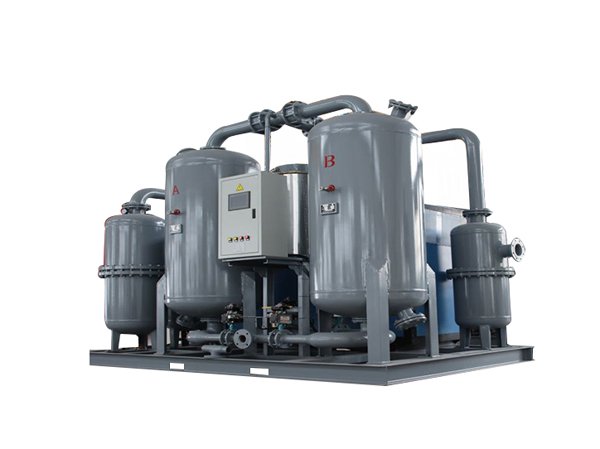

Sécheur d’air à régénération de chaleur résiduelle

Indicateurs techniques

Pression de service : 0,5~1,0 MPa
Teneur en huile à l’entrée : 0,1 ppm
Température d’entrée d’air : 110 °C~220 °C
Pression d’eau de refroidissement : 0,2~0,4 MPa
Point de rosée de l’air sec : -40 °C~-60 °C
Température de l’eau de refroidissement : ≤ 32 °C
Consommation de gaz de régénération : 1 %
Cycle d’adsorption : 8 heures
Capacité de traitement : 10~600 Nm3/min
Perte de pression : ≤ 0,04 MPa

Principe de fonctionnement du sécheur d’air à régénération de chaleur résiduelle

Le sécheur d’air à adsorption à régénération de chaleur résiduelle est actuellement un sécheur d’air à adsorption à régénération relativement avancé, qui utilise de manière flexible la chaleur générée par les gaz d’échappement à haute température du compresseur d’air pour favoriser le chauffage et la régénération du dessiccant par adsorption, modifiant ainsi la méthode traditionnelle de chauffage électrique et réduisant la consommation d’énergie. Le principe de fonctionnement du sécheur à régénération de chaleur résiduelle est similaire à celui de l’adsorption à pression alternée. Dans ce processus, l’adsorbant est principalement utilisé pour adsorber l’humidité présente dans l’air à des fins de régénération. Le gaz à haute température (> 110 °C) provenant du compresseur d’air est utilisé pour entrer dans la tour de séchage à des fins de diffusion thermique, puis le gaz régénéré est utilisé pour évacuer la vapeur d’eau de la tour de séchage, atteignant ainsi l’objectif ultime qui consiste à éliminer complètement l’humidité existante.

Tableau des paramètres techniques du séchoir à air à régénération de chaleur résiduelle

Caractéristiques techniques

1. Grâce à l’adoption d’un contrôleur à microprocesseur de pointe, il permet une communication et un contrôle conjoint, avec d’excellentes performances.
2. Des vannes papillon de haute qualité sont sélectionnées pour une commutation rapide, un fonctionnement précis et fiable.
3. Grâce à un dispositif de diffusion de gaz, le flux d’air à l’intérieur de la tour est réparti de manière uniforme, et la méthode de remplissage unique garantit une longue durée de vie de l’adsorbant.
4. Le processus de régénération utilise la chaleur résiduelle du compresseur d’air, ce qui se traduit par une faible consommation d’énergie.
5. La disposition générale est raisonnable, la structure est compacte, l’installation est simple, et l’utilisation et la maintenance sont pratiques.

Bien que le sécheur d’air à régénération de chaleur résiduelle ait un large éventail d’applications, il comporte également de nombreux points techniques. Tout d’abord, il faut savoir que le sécheur d’air à régénération de chaleur résiduelle est doté d’une tour d’adsorption bien conçue, d’un adsorbant à base d’alumine activée haute performance et d’un bon silencieux. En outre, il est également équipé d’un contrôleur pneumatique importé unique, qui offre une puissance et une durabilité élevées. Une vanne de régulation du gaz régénéré permet un contrôle précis du débit. En fait, selon la méthode de chauffage, il peut être divisé en différents types tels que la convection, la conduction, le rayonnement, le diélectrique, etc. Le séchoir à convection, également appelé séchoir direct, utilise un milieu de séchage chaud pour entrer en contact direct avec les matériaux humides, transférant la chaleur par convection et évacuant la vapeur générée ; le séchoir conductif est également appelé séchoir indirect. Il transfère la chaleur de la source de chaleur vers le matériau humide par le biais d’une cloison métallique de manière conductrice, et la vapeur d’eau générée peut être éliminée par aspiration sous vide, par un faible soufflage de gaz ou par condensation sur une surface de condenseur à basse température séparée. Ce séchoir à air à régénération de chaleur résiduelle n’utilise pas de milieu de séchage, ce qui augmente naturellement son rendement thermique et ne pollue pas le produit. Cependant, sa capacité de séchage est limitée par la surface de transfert de chaleur de la paroi métallique, et sa structure est également relativement complexe, souvent exploitée sous vide ; Utilisation simultanée de divers radiateurs pour émettre des ondes électromagnétiques

Le sécheur d’air à régénération de chaleur résiduelle adopte un évaporateur haute performance avec une grande surface d’échange thermique, une faible différence de température de transfert de chaleur et une température de sortie de l’air de l’évaporateur plus stable. Il utilise une structure efficace de séparation eau-gaz, avec une efficacité élevée de séparation huile-eau. Je vous suggère de procéder à une inspection après réception. Par exemple, à l’arrivée de nouveaux équipements, le service de gestion des équipements, avec l’unité d’achat et l’unité utilisatrice (ou l’unité de réception), effectue une inspection à l’ouverture du colis pour vérifier s’il y a des défauts sur l’équipement durant le transport. Le sécheur d’air à régénération de chaleur résiduelle ne doit présenter aucun dommage, perte, accessoire manquant ou pièce de rechange aléatoire. Dans ce cas, vous pouvez utiliser des outils spéciaux, des documents techniques, etc., pour assurer le respect du contrat. La liste de colisage doit être complète, remplir le formulaire d’acceptation du déballage de l’équipement et le conserver dans le dossier de l’équipement. En cas de défauts ou de non-conformités, les unités concernées doivent être consultées immédiatement pour formuler des demandes ou des réclamations. De plus, le sécheur d’air à régénération de chaleur résiduelle est également marqué et positionné selon le plan de processus d’équipement et les dessins de construction d’installation, les dessins de fondation, les dimensions extérieures de l’équipement et les distances mutuelles tracées par le service de technologie de procédé, organisant la construction de la fondation et le transport de l’équipement sur place. Bien sûr, il est également nécessaire de s’adapter aux besoins du flux de processus, de faciliter le stockage, le transport et le nettoyage sur site des pièces. Les produits de notre entreprise peuvent certainement répondre à ces besoins, et nous accueillons des relations de coopération à long terme avec des partenaires de tout le pays. Après tout, notre entreprise est bien connue dans ce secteur, avec des prix raisonnables et une qualité garantie. Vous ne serez certainement pas déçu.
