Avec les progrès continus de l’industrialisation, l’utilisation d’équipements générateurs d’azote montés sur pied a progressivement fait son apparition. Ce générateur d’azote offre une solution plus pratique pour diverses industries grâce à son rendement élevé et à sa flexibilité. Cet article présente en détail le principe, les méthodes d’assemblage et de fonctionnement, ainsi que les avantages des équipements générateurs d’azote. Nous vous fournirons également une présentation détaillée des modes de fonctionnement d’autres générateurs d’azote centralisés.

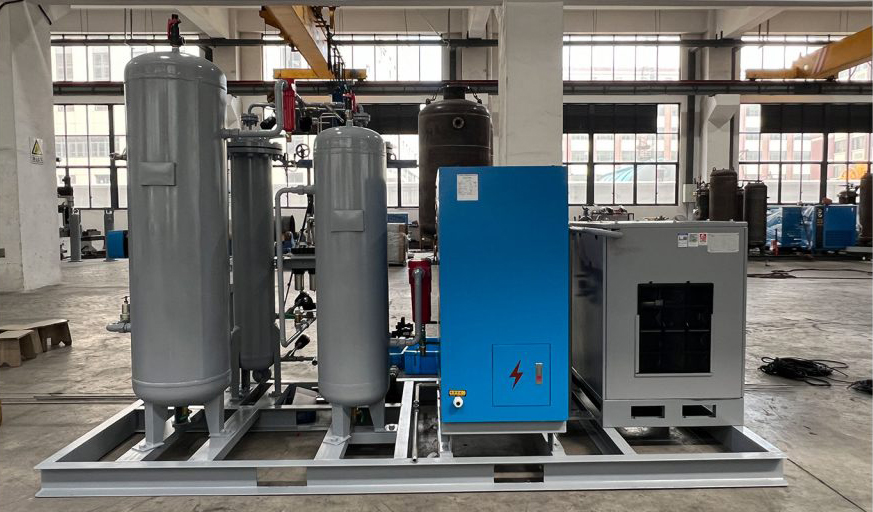

Installation intégrée de production d’azote montée sur un levier
Le principe du générateur d’azote est le même que celui du générateur d’azote PSA, la seule différence étant qu’il est assemblé en un seul bloc.
Le montage sur châssis désigne un ensemble d’équipements fixés sur un châssis en acier angulaire ou en poutre en I, qui peut être déplacé et positionné à l’aide d’une barre de glissière. Il s’agit d’une forme de combinaison entre la structure de l’équipement et l’équipement dans son ensemble, qui comprend déjà des vannes, des pompes et d’autres équipements installés sous forme d’ensemble complet. Lors du raccordement à d’autres dispositifs du système, il n’est pas nécessaire d’installer des vannes, des instruments ou d’autres équipements intermédiaires, il suffit de raccorder les pipelines.
Flux de processus du système d’unité de production d’azote
Système 1: Air comprimé:
Tout d’abord, l’air brut est comprimé par un compresseur d’air à vis et pénètre ensuite dans le réservoir tampon d’air pour assurer une alimentation en gaz en douceur.
Système 2. Dispositif de Purification: (pry intégré et installez)
Après que l’air comprimé entre dans le filtre de précision pour enlever la majeure partie de l’huile, de l’eau, et de la poussière, il entre alors dans un séchoir réfrigéré pour réduire le point de rosée atmosphérique de l’air comprimé à environ -23 ℃, éliminant une grande quantité d’humidité. Après avoir été filtré par deux filtres à brouillard d’huile, la teneur en huile est réduite à ≤ 0.01ppm et la teneur en poussière est réduite à ≤ 0.01 μ m. Ensuite, il est filtré par un filtre à charbon actif (rempli de charbon actif acide) pour éliminer les gaz nocifs tels que l’acide et l’alcali, ainsi que le brouillard d’huile micro, pour réduire la teneur en huile à ≤ 0.001ppm
Système 3: production d’azote et système tampon: (pry intégré et installation)
L’air comprimé propre entre d’abord dans le réservoir tampon d’air, puis entre deux tours de séparation d’adsorption à oscillation de pression remplies d’adsorbants (tamis moléculaires de carbone importé, structure de lit composite), à savoir le générateur d’azote. L’air comprimé entre par le bas de la tour d’adsorption, et après avoir été diffusé par un diffuseur d’air multicouche spécial en acier inoxydable, il entre uniformément dans la tour d’adsorption pour l’adsorption et la séparation de l’oxygène et de l’azote. Ensuite, l’azote gazeux s’échappe de la sortie. Ce processus subit une égalisation de pression et une décompression (à la pression atmosphérique), et l’adsorbant élimine les composants d’impureté adsorbés (principalement l’oxygène), complétant ainsi la régénération de l’adsorbant. Deux tours d’adsorption fonctionnent alternativement de manière cyclique, alimentant en continu l’air brut et produisant de l’azote gazeux en continu.
L’azote gazeux de l’unité de production d’azote pénètre dans le réservoir tampon d’azote et est filtré à travers un filtre de précision pour obtenir un azote gazeux propre d’une pureté de 95-99,999% et d’une capacité de production de 5-3000Nm3/h. Sa pression de sortie est 0-0.8MPa (réglable), le point de rosée atmosphérique est ≤ -45 ℃, la teneur en huile est ≤ 0.001ppm, et la teneur en poussière est ≤ 0.01 μ m
Avantages du générateur d’azote monté sur pied
Facile à installer et à déplacer, la production et l’assemblage de l’équipement modulaire sont réalisés en usine, ce qui réduit les travaux d’installation sur site. Seules les canalisations d’interface et les connexions électriques externes doivent être réalisées pour que l’équipement fonctionne.
L’équipement est compact et prend moins de place que les méthodes d’installation traditionnelles.
L’unité de production d’azote montée sur pied présente un haut degré d’automatisation, un processus simple, une faible consommation d’énergie, une production de gaz rapide, une pureté du produit pouvant être ajustée dans une certaine plage en fonction des besoins, de faibles coûts d’exploitation et une utilisation et une maintenance faciles.
Autres types de générateurs d’azote
Outre les générateurs d’azote montés sur pied, il existe également des équipements de production d’azote de type split, des équipements de production d’azote de type conteneur, des équipements de production d’azote de type boîte, etc. en fonction des différentes exigences des clients et des scénarios d’application.
Le générateur d’azote de type split et le générateur d’azote complet sont installés séparément, et le compresseur d’air, le séchoir, le réservoir de stockage, etc. sont reliés par des pipelines.

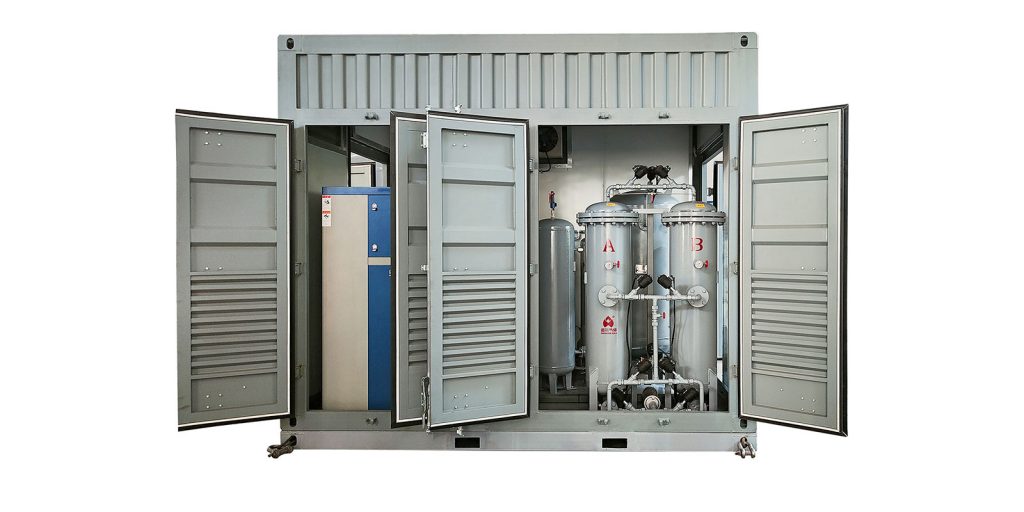

Le générateur d’azote de type conteneur préinstalle l’ensemble du système de production d’azote dans un conteneur standard, formant ainsi une conception modulaire. La structure du conteneur facilite le transport et l’installation, et ne nécessite que des pipelines et des connexions électriques sur le site.
L’équipement générateur d’azote de type boîte installe le système de production d’azote dans un boîtier fermé en forme de boîte, qui est de petit volume et facile à transporter et à installer. Flexible et pratique en termes d’utilisation et d’entretien, c’est un choix idéal pour les petites zones de consommation de gaz.
En tant que mode plus pratique de location d’équipements de production d’azote, l’installation de machines de production d’azote présente un grand potentiel de développement. Avec l’expansion continue du marché et l’amélioration progressive des normes industrielles, ce générateur d’azote flexible et efficace apportera des avantages tangibles à un plus grand nombre d’entreprises.
