Hydrogène contenant mélange de gaz dans la tour d’adsorption PSA, l’adsorbant du lit d’adsorption sur la capacité d’adsorption de chaque mélange de gaz dans le avec le changement de la différence de pression, la pression lorsque l’adsorption des impuretés dans le gaz de matières premières, n’est pas facile d’absorber les composants d’hydrogène de l’extrémité de sortie du lit d’adsorption comme la sortie du produit, décompression. L’adsorption des impuretés Les composants ont été désorbés et désorbés pendant la régénération de l’adsorbant. Au moins quatre lits d’adsorption sont utilisés pour obtenir une production d’hydrogène continue.

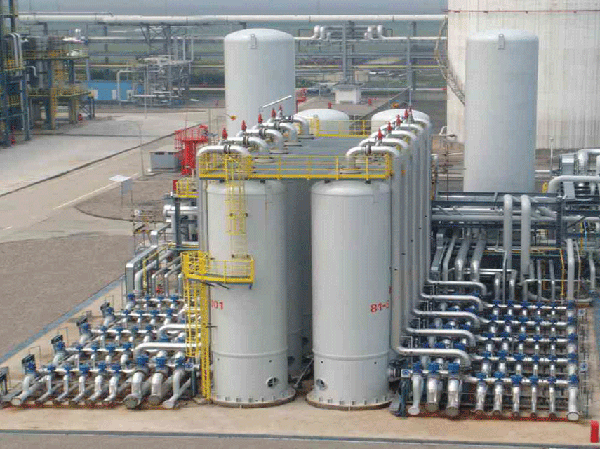

La technique de purification de l’hydrogène par adsorption de bascule de pression
Hydrogène contenant mélange de gaz dans la tour d’adsorption PSA, l’adsorbant du lit d’adsorption sur la capacité d’adsorption de chaque mélange de gaz dans le avec le changement de la différence de pression, la pression lorsque l’adsorption des impuretés dans le gaz de matières premières, n’est pas facile d’absorber les composants d’hydrogène de l’extrémité de sortie du lit d’adsorption comme la sortie du produit, décompression. L’adsorption des impuretés Les composants ont été désorbés et désorbés pendant la régénération de l’adsorbant. Au moins quatre lits d’adsorption sont utilisés pour obtenir une production d’hydrogène continue.
Mode de contrôle et caractéristiques :
Mode de commande: Le dispositif SPA est contrôlé par le contrôleur et le compteur. Le contrôleur peut sélectionner le système de contrôle DCS, FCS et PLC selon l’échelle et les exigences de contrôle du dispositif SPA.
Caractéristiques: Il réalise non seulement le contrôle conventionnel du système, mais réalise également le contrôle expert et le contrôle d’optimisation adaptive de la combinaison arbitraire et de la commutation de tours multiples, ce qui non seulement améliore la flexibilité opérationnelle du dispositif, mais assure également le fonctionnement à long terme, stable et sûr du dispositif PSA.
Gaz d’alimentation:
Gaz de craquage du méthanol、Gaz de craquage de l’ammoniac、Gaz de queue du méthanol、Gaz d’émission de formaldéhyde
Gaz de conversion、Gaz raffiné、Gaz de conversion de vapeur d’hydrocarbure、Gaz de fermentation、Gas de réside de polysilicium
Gas semi-eau、gaz de ville、four à coke ga
Gaz sec FCC dans la raffinerie、Gaz de résistance de réforme de raffinerie
Autres sources de gaz contenant H2
Aperçu du processus de production d’hydrogène PSA
Le processus PSA est principalement divisé en adsorption de pression de vide (VPSA) et adsorption de pression rapide (RPSA). Le cycle PSA comprend habituellement des étapes telles que l’adsorption, l’équilibrage de pression, la décharge inverse, la régénération (vide) et le chargement final. VPSA a augmenté le temps de pompage après la libération inverse pour augmenter l’absorption de l’adsorbant, la désorption et l’effet de régénération; RPSA utilise des taux de changement de pression plus élevés et des temps de cycle plus courts pour obtenir des taux d’adsorption et de désorption plus rapides. Par conséquent, il est nécessaire d’avoir une capacité d’adsorption élevée et une performance d’adsorption/désorption rapide. Dans cette étude, le charbon actif et le tamis moléculaire 5A ont été utilisés comme adsorbants pour simuler le procédé de production d’hydrogène du procédé RPSA à six tours, et les effets du débit d’alimentation, du rapport de débit de rinçage et de la hauteur de charge d’adsorbant sur le rendement RPSA ont été étudiés. Les résultats montrent que le procédé RPSA a un rendement élevé en hydrogène mais un faible taux de récupération, et il doit être combiné avec un adsorbant qui peut adsorbe/désorption rapidement pour éviter le gaspillage de ressources. De plus, les variables techniques qui influent sur les performances de production d’hydrogène des PSA comprennent le temps d’alimentation, la pression d’admission, le temps d’adsorption, le temps de purge et le numéro de lit d’adsorption.
La sélection de l’adsorbant
La sélection d’adsorbants est cruciale pour la performance de la production d’hydrogène PSA, et les adsorbants couramment utilisés sont la zéolite, le charbon actif, le tamis moléculaire au carbone (CMS), le cadre métalo-organique (MOFs) et l’alumine activée. Les caractéristiques et les caractéristiques d’adsorption de l’adsorbant d’hydrogène PSA sont indiquées dans le tableau 2. En fonction de la sélectivité des adsorbants pour différents composants gazeux, les chercheurs utilisent souvent une variété d’adsorbants comme adsorbants remplis de lit afin de traiter les gaz de base complexes, tels que l’absorption de CO et N2 avec de la zéolite, et l’absorption de CO2 et de CH4 avec du charbon actif
