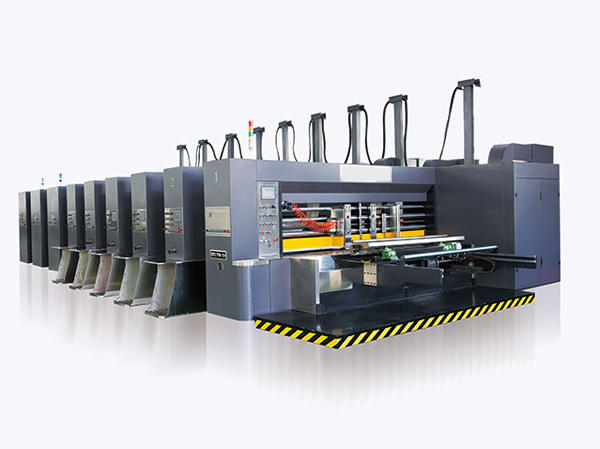

L’ensemble du processus adsorption de l’encre impression séchage slotting die cutting stacking machine
Performances générales
L’alimentation en papier adopte l’ensemble du processus d’adsorption sous vide pour transporter le carton, de sorte que le carton peut être transporté avec précision pour améliorer la précision de la surimpression et l’effet d’impression.
2, le contrôle informatique peut stocker les commandes courantes ; le changement de commande est plus rapide, l’opération plus pratique.
Tous les rouleaux d’entraînement sont en acier de haute qualité, chromés durs, rectifiés en surface, test d’équilibre dynamique.
- L’engrenage de transmission est fabriqué en acier de haute qualité, traitement thermique, dureté Rockwell >60 degrés.
- Chaque unité de la machine est séparée automatiquement ou séparément ; une cloche continue avertit l’opérateur lorsqu’il marche, afin de garantir sa sécurité.
L’interrupteur d’arrêt d’urgence est placé dans chaque unité, ce qui permet d’arrêter le mouvement de chaque unité en interne pour assurer la sécurité des opérateurs internes.
Unité d’alimentation
Le système d’alimentation en papier de rouleau de bord d’attaque adopte la roue d’alimentation en papier de colle d’unité centrale.
2, dispositif de dépoussiérage, brosse propre et ventilateur pour enlever les chutes de surface d’impression de surface de carton, améliorent la qualité d’impression.
3, la transmission de puissance du rouleau de pression adopte la transmission d’incidence de came, réduisant l’usure et rendant la transmission plus stable.
4, l’embrayage de machine, dispositif zéro automatique
Unité d’impression
L’alimentation en papier adopte l’ensemble du processus d’adsorption sous vide pour transporter le carton de sorte que le carton puisse être transporté avec précision pour améliorer le progrès de surimpression et l’effet d’impression.
La céramique dure est pulvérisée sur la surface de la roue d’alimentation de papier pour augmenter la durée de vie.
3, la plaque accrochante de défilement, utilisant les côtés gauche et droit du dispositif de verrouillage, de sorte que l’alignement de la plaque accrochante soit précis.
4, surface de rouleau d’impression avec la ligne centrale et le câblage, facile à accrocher la plaque.
5, la pleine version de la rainure accrochante, pour la bande accrochante de plaque de 10mm.
6, rouleau de maille et écart d’ajustement de rouleau de pression adopte une structure à verrouillage automatique, gamme d’ajustement 0-10mm.
7, phase d’impression utilisant l’ordinateur et l’ajustement de 360 degrés de contrôle numérique électrique (l’opération, arrêt peut être ajustée).
8, dans le processus d’impression après nettoyage du système de remise automatique de plaque d’impression.
Unité fendue
1, fente à double outil à un seul arbre, réglage de la hauteur de la boîte à l’aide de la structure interne de dent, de sorte que l’huile de lubrification ne soit pas facile à polluer le carton.
Le mécanisme de réglage du mouvement transversal porte-outil à fente adopte une boîte de vitesses avec un rail de glissière linéaire pour rendre le mouvement plus flexible et précis.
3, le porte-outil supérieur et le porte-outil inférieur se déplacent de façon synchrone, maintiennent l’alignement supérieur et inférieur de l’outil lors du déplacement, prolongent la vie de l’outil.
4, boîte à outils à entaille dispositif de protection anti-collision à haut profil, n’endommagera pas la machine.
5, structure élastique de coupeur d’angle, peut couper trois couches, cinq couches, sept couches de carton.
La phase de fente est ajustée 360 degrés par l’ordinateur et le contrôle numérique électrique (l’opération et l’arrêt peuvent être ajustés).
Unité de découpe gratuite
1, meurent le rouleau et le rouleau de caoutchouc pour l’acier de haute qualité, meulage de surface, chrome dur plaqué.
2, meurent l’espacement de trou de vis de fixation, axial 50mm. Radial 18 fractions égales.
3, ajustement électrique et die roll gap, gamme d’ajustement 0-16mm.
4, l’espace de rouleau de papier adopte la structure à verrouillage automatique, la gamme d’ajustement est 0-10mm.
5, phase transversale utilisant l’ordinateur et le contrôle numérique électrique, gamme de contrôle ±8mm.
6, la compensation de rouleau de coussin en caoutchouc est entraînée par un moteur indépendant, contrôle la vitesse du cylindre de coussin en caoutchouc, gamme de compensation ±3mm.
7, rouleau de tampon en caoutchouc coupant la structure lisse, gardent le tampon en caoutchouc à plat.
Empileur automatique
1, le papier peut être automatiquement ou manuellement actionné.
2, la vitesse de papier et la synchronisation de vitesse d’alimentation, peuvent également ajuster la vitesse de papier.
3, le dispositif de tapotement pneumatique de papier, de sorte que le carton empilent plus proprement.
La plate-forme de réception de papier a un dispositif anti-chute dans la mode montante pour assurer la sécurité de l’opérateur.
